¿Estás pensando cambiar la instalación eléctrica? En este articulo te enseñare que cosas deberías tener en cuenta a la hora de cambiar una instalación eléctrica para que funcione perfectamente y cumpla la normativa. Al final del articulo dejo un presupuesto detallando el precio.
La Derivación individual
La Derivación individual es la instalación que parte desde la línea general de alimentación y suministra energía eléctrica a la instalación del usuario. Es muy importare que el instalador autorizado calcule bien la sección de los cables según la potencia máxima prevista y tenga en cuenta el tipo de suministro si será monofásico o trifásico, para que la compañía a la hora de formalizar el contrato instale el contador de medida. Más Información en el Reglamento de baja tensión ITC- BT – 15

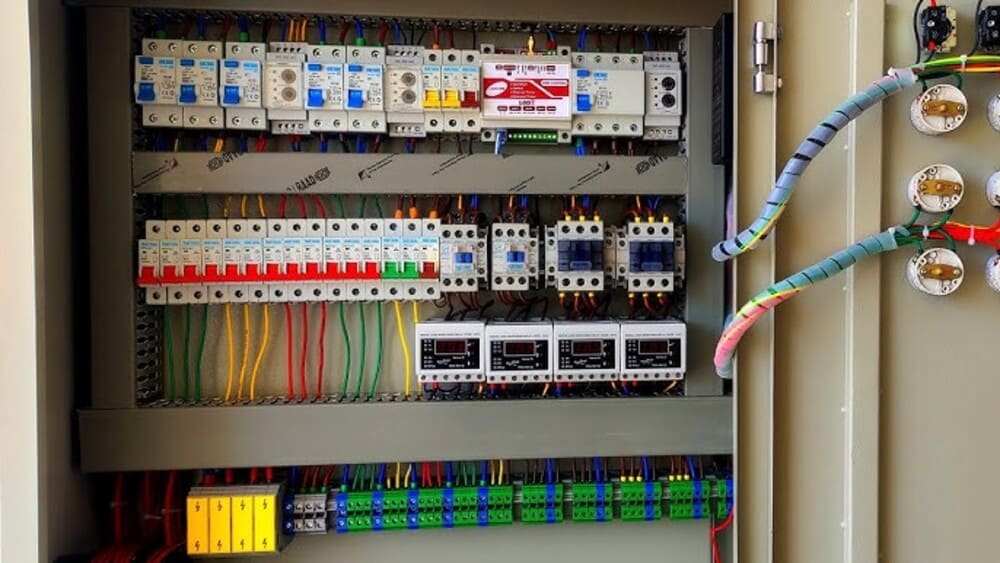

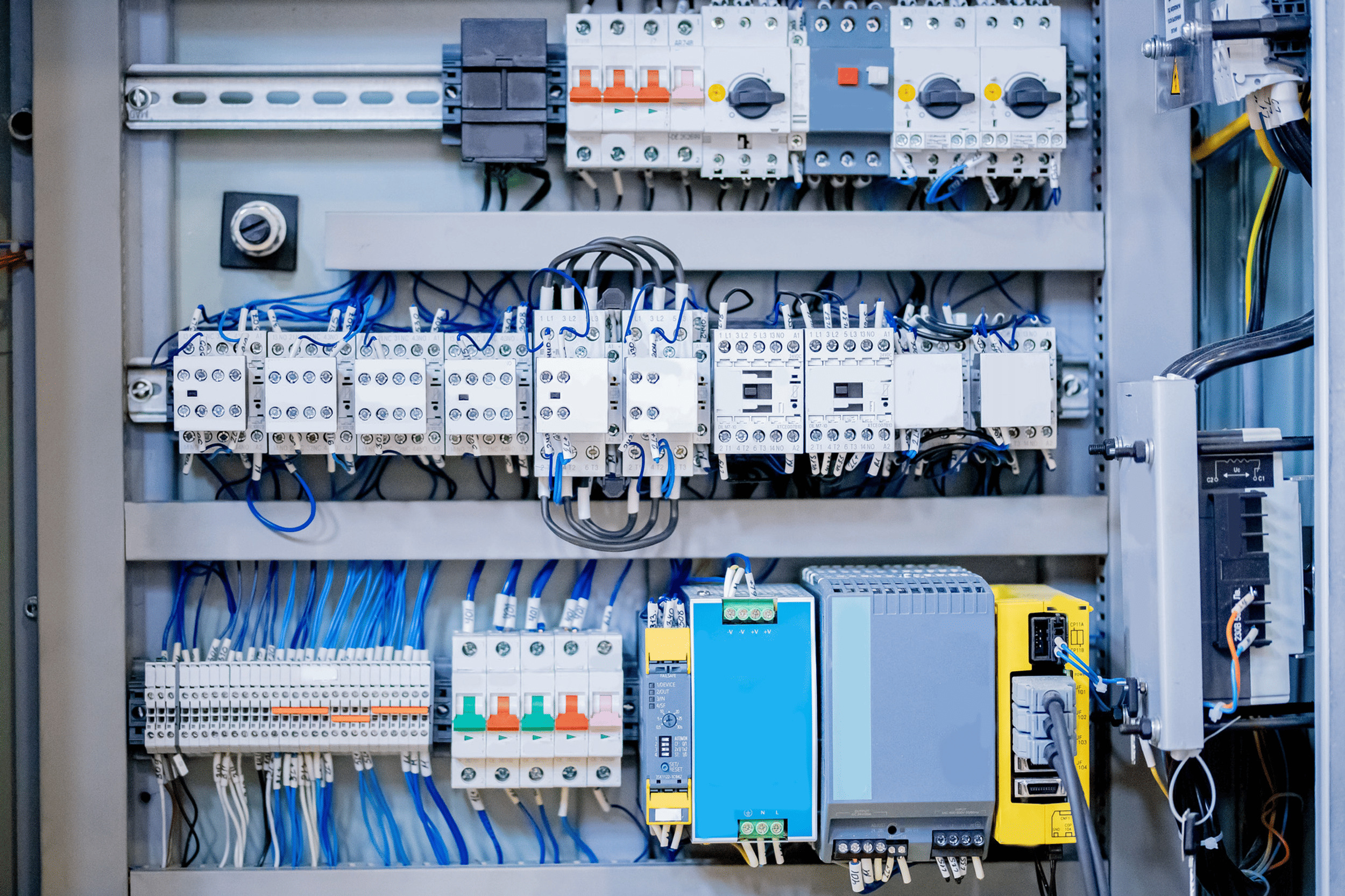

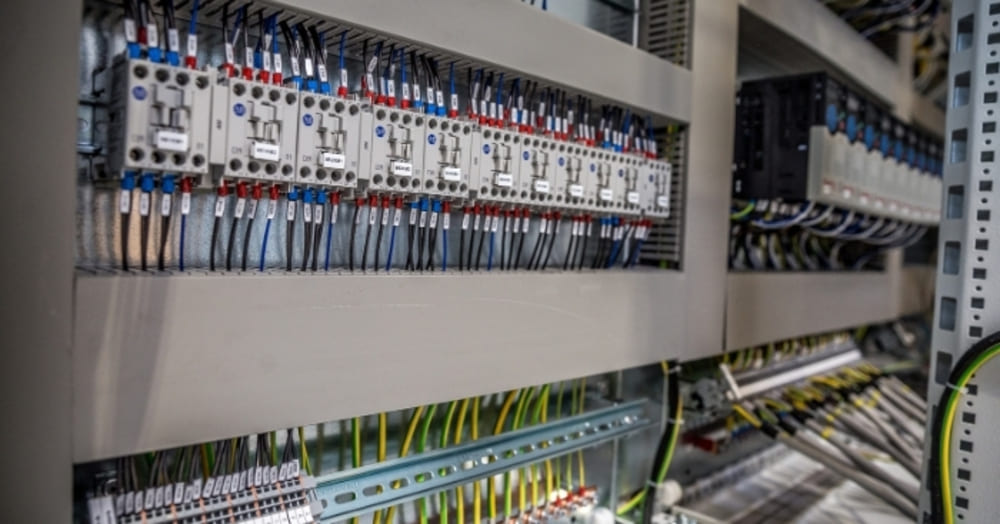

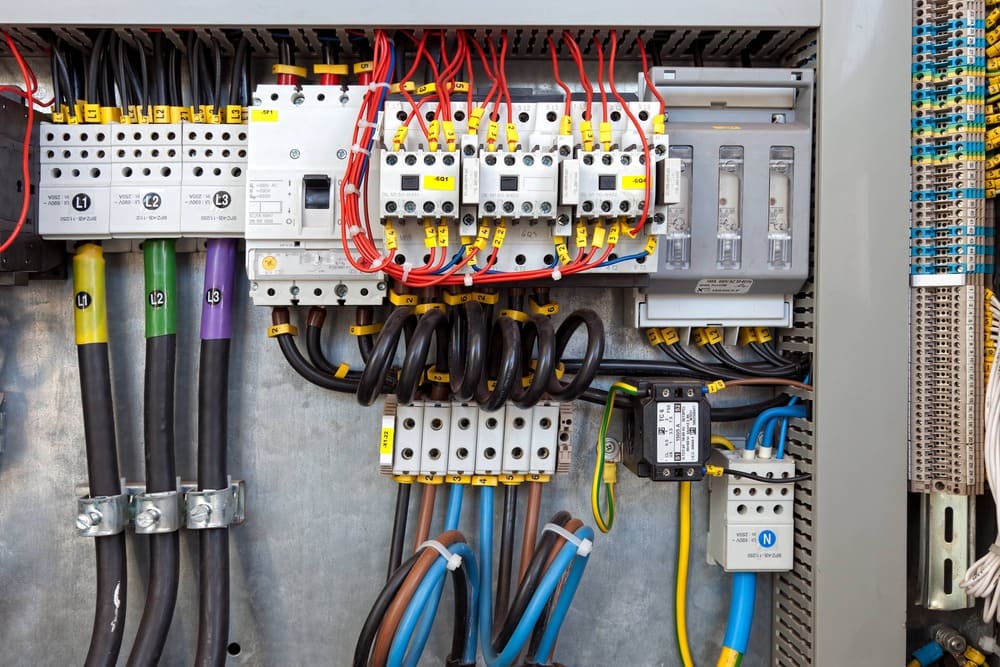

El cuadro eléctrico de protección
El cuadro eléctrico de protección es una parte muy importante de la instalación eléctrica y su función es proteger por un lado la instalación eléctrica y por otro lado a los usuarios y demás seres vivos como nuestras mascotas.
- Un Interruptor general automático que determine la intensidad máxima admisible para la cual esta diseñada nuestra instalación eléctrica y protege contra sobrecargas y cortocircuitos

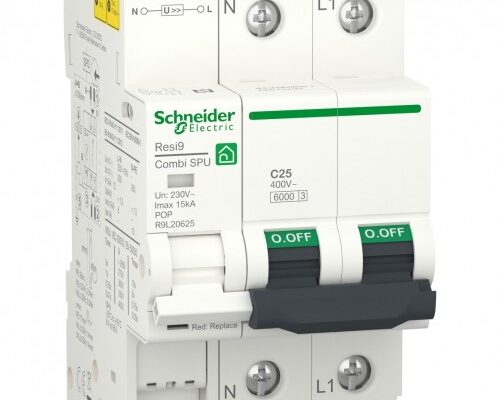

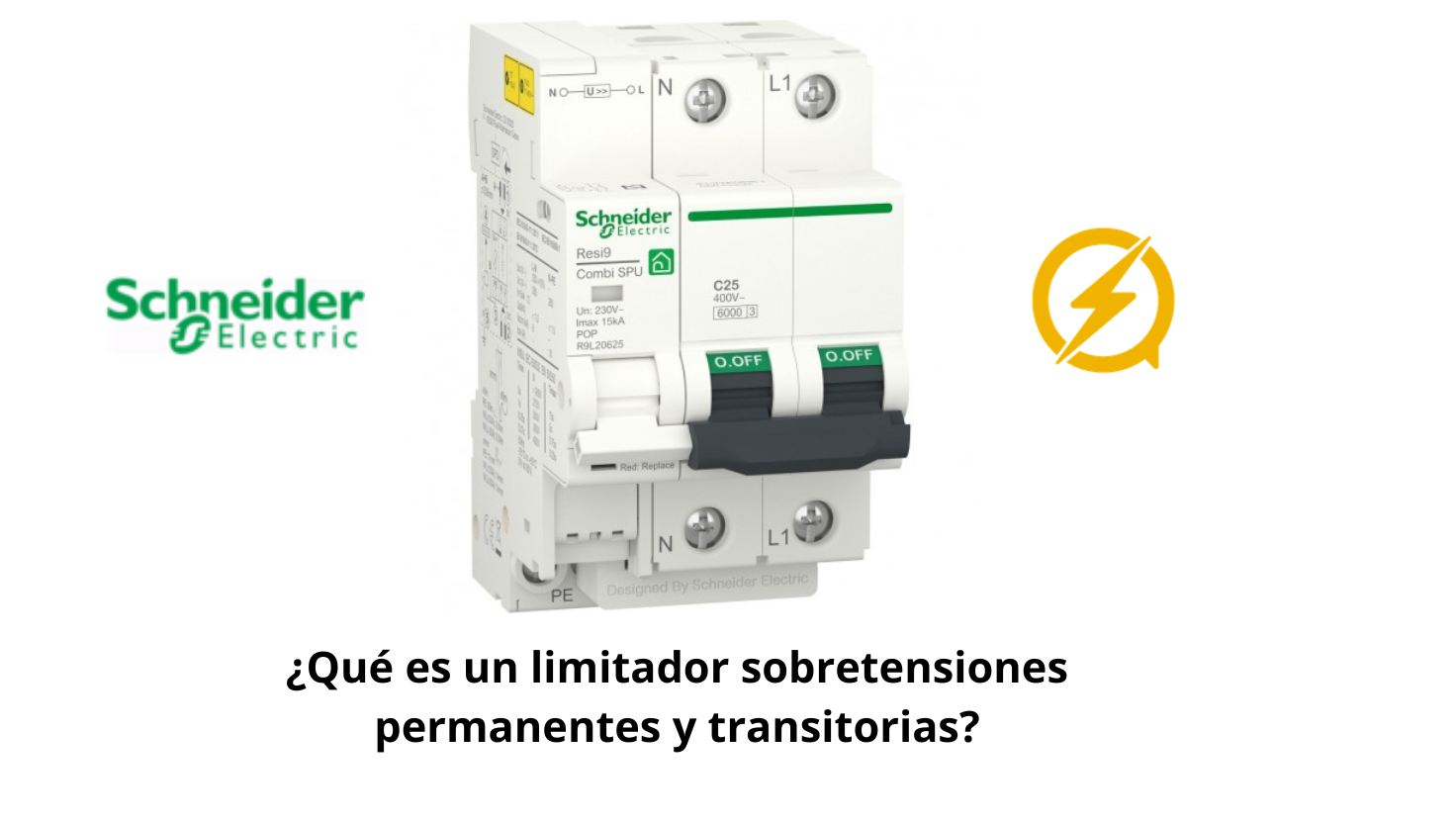

- Protector sobretensiones, de tipo permanentes por ejemplo subida de tensión en la RED o transitorias por tipo atmosférico caída de rayos.
- Uno o varios Diferenciales imprescindibles para salvar vidas. Nos garantizan un corte del suministro eléctrico en caso de estar expuestos a un riesgo eléctrico tipo contacto directo o indirecto.
- Automáticos Magnetotermicos sirven para proteger contra sobrecargas y cortocircuitos los diferentes circuitos de nuestra instalación
Para un buen diseño del cuadro eléctrico el instalador autorizado tendrá la capacidad de calcular y diseñar perfectamente la instalación siguiendo las normas del Reglamento electro técnico de baja tensión. Para el caso de viviendas están marcadas en la ITC-BT-25
Diseño y canalización de una instalación eléctrica
la instalación eléctrica de un usuario tiene que ser lo más estética posible y a la vez que se pueda manipular para futuros mantenimientos, ampliaciones o reparaciones.
Es importante que el usuario y el electricista dediquen un tiempo a replantear todos los puntos de luz y tomas de corriente antes de empezar la obra.
La canalización para el cableado debería ir lo más recta posible con cajas de registro para facilitar el paso del cableado y sus conexiones.
Las cajas de registro y mecanismos llevaran un orden lógico, teniendo siempre en cuenta la estética. Una instalación eléctrica es una obra para muchos años y posteriormente será difícil de modificar (Ejem; tubería empotrada o canalizaciones vistas a gran altura)
En ocasiones nos encontramos con este tipo de situaciones que deberías de evitar.
. Cuadros eléctricos expuestos a la suciedad o a una fuente de calor (ejemplo cocina de un restaurante).
. Cajas de registro en alicatados de baños o cocinas, queda bastante mal rompen la estética de la decoración.
. Cajas de Registros ocultos bajo muebles, esto te podrá volver loco a la hora de localizar una avería eléctrica.
. Canalizaciones con muchas curvas o de métrica insuficiente. Imposible de pasar una guía en caso de ampliaciones.
Cableado según normativa
Si hemos echo correctamente los dos pasos anteriores de diseño y canalización no nos deberá costar mucho trabajo realizar la parte de cableado y conexiones eléctricas.
Una Instalación eléctrica se compone de varios circuitos eléctricos por ejemplo en viviendas estos son los mínimos:
- C1 circuito de distribución interna, destinado a alimentar los puntos de iluminación.
- C2 circuito de distribución interna, destinado a tomas de corriente de uso general y frigorífico.
- C3 circuito de distribución interna, destinado a alimentar la cocina y horno.
- C4.1 circuito de distribución interna, destinado a alimentar la lavadora
- C4.2 circuito de distribución interna, destinado a alimentar lavavajillas
- C4.3 circuito de distribución interna, destinado a alimentar Termo eléctrico
- C5 circuito de distribución interna, destinado a alimentar tomas de corriente de baños, así como las bases auxiliares de cocina
Para locales comerciales o industriales se aplican otras normas marcadas en el Reglamento electrotécnico de baja tensión.
Los cables tienen que cumplir una serie de requisitos como que sean libres de halógenos, no propagadores de la llama y tipo CPR.
Las conexiones eléctricas siempre se harán con bornas de conexión y en cajas de distribución. La cinta aislante está prohibidisima ya que una conexión poco segura corre el riesgo de incendio y propagación de un fuego.
Boletín eléctrico o Certificado de instalación CIE.
Una vez terminada la instalación eléctrica el instalador autorizado deberá de realizar un boletín eléctrico.
El boletín eléctrico es un documento oficial que certifica que la instalación eléctrica cumple con la normativa. Está documentación se registra en industria a través de organismos de control. En el boletín eléctrico y memoria técnica se recogen una serie de datos importantes.
Datos que aparecen en el boletín eléctrico:
. Datos del titular de la instalación.
. Datos y firma del Instalador Autorizado.
. Datos técnicos de la instalación eléctrica.
. Mediciones y verificaciones.
. Código COVE es un código de barras con un numero que autentifica el boletín
Sí estas buscando presupuestos de instalación eléctrica este seria un precio orientativo de las partidas más importantes que he comentado en este post. Los precios pueden oscilar según las calidades de los materiales, los precios que expongo seria con calidades medias. utilizando mecanismos de la SIMON 27 PLAY
Este presupuesto seria para una vivienda o local de unos 70 m²
Presupuesto Instalación Eléctrica
| DESCRIPCIÓN | CANTIDAD | PRECIO/UD | TOTAL |
| – Derivación Individual solo se cambiara si esta en mal estado | |||
| – Cuadro eléctrico de protección según normativa | 1 | 335 | 335 |
| – Canalización y Cableado con circuitos independientes según normativa | 1 | 350 | 350 |
| – Tomas de corriente, Enchufes con toma de tierra modelo Simon 27 Play | 25 | 27 | 675 |
| – Puntos de luz, Interruptor y punto en el techo para lampara o foco Simon 27 Play | 10 | 27 | 270 |
| – Tomas de datos/ internet RJ45 | 1 | 35 | 35 |
| – Tomas de Antena | 3 | 30 | 90 |
| – Boletín eléctrico | 1 | 122 | 122 |
| PRESUPUESTO TOTAL MANO DE OBRA Y MATERIALES | 1877 |
En otro articulo comentare las opciones y los presupuestos para la iluminación de una vivienda o local de unos 70 m²
